Šešiakampės projekcinės suvirinimo veržlės

Palyginti su varžtų ir poveržlių deriniu, Xiaoguo® šešiakampės suvirinimo veržlės yra labiau supaprastintos ir palengvina atsargų valdymą. Jei yra suinteresuotų klientų, dalį jų galime pasiūlyti kaip nemokamus pavyzdžius preliminariam produkto testavimui.

Modelis:JIS B1196-1.1-1982

Siųsti užklausą

Prekės aprašymas

Šešiakampės projekcinės suvirinimo veržlės montuojamos daugiausia naudojant pasipriešinimo taškinį suvirinimą. Čia yra diegimo vadovas.

【1】 Suvirinimo paruošimas

(1) Ruošinio paruošimas

① Reikalavimai medžiagoms: pagrindinė medžiaga turi būti suvirinamas metalas (pvz., mažai anglies turintis plienas, cinkuotas plienas, nerūdijantis plienas ir kt.), kurio storis paprastai svyruoja nuo 0,5 mm iki 5,0 mm.

② Paviršiaus valymas: Prieš suvirinant, reikia pašalinti visus teršalus, tokius kaip alyva, rūdys, dažai ir cinkuoti sluoksniai pagrindinės medžiagos suvirinimo srityje.

③ Nustatymo skylių apdorojimas: veržlėms (su kreipiamaisiais kaiščiais) pagrindo medžiagoje reikia iš anksto išgręžti nustatymo skyles.

(2) Suvirinimo įranga

①Suvirinimo maitinimo šaltinis: rekomenduojama naudoti vidutinio dažnio keitiklio nuolatinės srovės suvirinimo aparatą.

②Suvirinimo aparato galia: suvirinimo aparatas turi turėti pakankamai galios, kad suvirinimo parametrai atitiktų įprastą veikimo diapazoną.

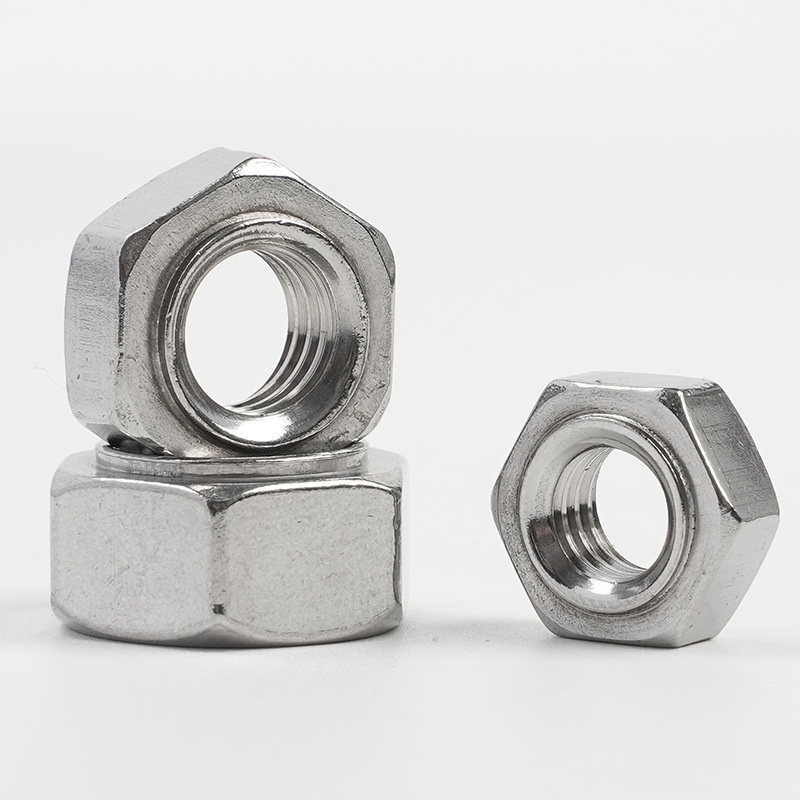

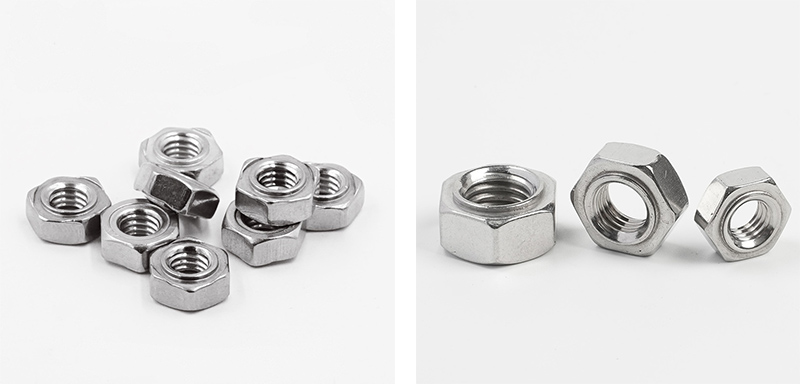

Hex Projection Weld Nuts

【2】Suvirinimo parametrų nustatymai

(1) Elektrodo slėgis

Mažos mažai anglies turinčios plieno suvirinimo veržlės: 300–1 000 psi (apytiksliai 2,1–6,9 MPa)

Didelės suvirinimo veržlės: 1000–2000 psi (apytiksliai 6,9–13,8 MPa)

Nerūdijančio plieno suvirinimo veržlės: 1500–5000 psi (apytiksliai 10,3–34,5 MPa)

(2) Suvirinimo srovė

Suvirinimo srovė turėtų būti nustatyta bandomuoju suvirinimu, atsižvelgiant į šešiabriaunių projekcinių suvirinimo veržlių specifikacijas, pagrindinės medžiagos storį ir medžiagą. Jei srovė yra per maža, suvirinimas nebus baigtas; jei jis per aukštas, gali išsitaškyti arba suvirinti.

(3) Suvirinimo laikas

Paprastai jis matuojamas ciklais. 1 ciklas = 1/50 sekundės = 0,02 sekundės (50 Hz maitinimo šaltiniui).

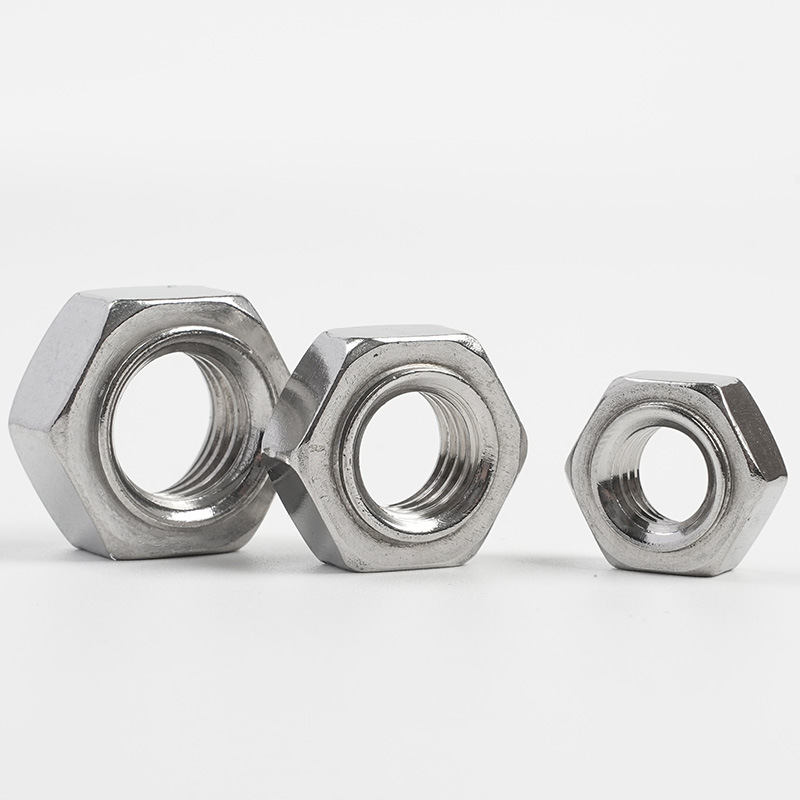

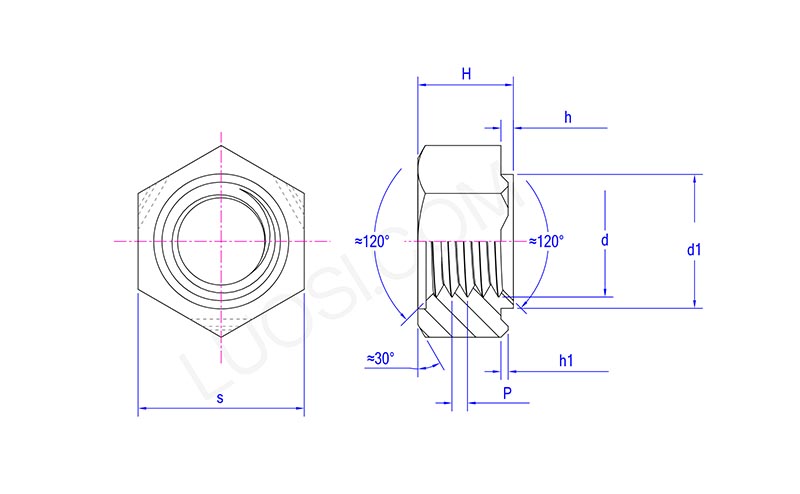

Hex Projection Weld Nuts

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
val min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【3】 Elektrodų pasirinkimas ir dizainas

(1) Elektrodo medžiaga

CuCrZr: Vario lydinio tipas, turintis gerą elektros laidumą ir kietumą

W/Cu: didesnis kietumas ir didesnis atsparumas dilimui

(2) Elektrodo paviršius

Elektrodo paviršius turi būti lygus ir tinkamai centre, kad būtų užtikrintas vienodas slėgis tarp šešiakampių projekcinių suvirinimo veržlių ir ruošinio.

Maitinimo elektrodas: rekomenduojama naudoti plokščiagalvius elektrodus.

Apatinis elektrodas: jame turi būti izoliuojantis nustatymo kaištis. Rekomenduojami keraminiai arba keramine danga dengti nustatymo kaiščiai.

(3) Elektrodo forma ir dydis

Elektrodų dydis ir forma turi būti pritaikyti pagal veržlių specifikacijas ir suvirinimo padėtis. T

【4】Suvirinimo žingsniai

(1) Padėties veržlė: uždėkite šešiakampes suvirinimo veržles ant apatinio elektrodo padėties nustatymo kaiščio, sulygiuokite kreipiamąjį kaištį su ruošinio iš anksto išgręžta skyle ir įsitikinkite, kad trys suvirinimo iškyšos liečiasi su pagrindine medžiaga.

(2) Padėkite ruošinį: uždėkite ruošinį ant veržlės, užtikrindami, kad iškyšos tvirtai liestųsi su pagrindine medžiaga.

(3) Taikykite slėgį: nuleiskite viršutinį elektrodą, pritaikykite iš anksto nustatytą elektrodo slėgį ir prispauskite veržlę prie ruošinio.

(4) Elektrinis suvirinimas: prijunkite suvirinimo srovę. Srovė praeina per tris iškyšas, o iškyšos įkaista ir išsilydo, sudarydamos suvirinimo šerdį.

(5) Slėgio išlaikymo kristalizacija: nutraukite srovę, trumpą laiką palaikykite elektrodo slėgį, kad išlydytas branduolys galėtų atvėsti ir sukietėti esant slėgiui.

(6) Atstatymas baigtas: pakelkite elektrodą ir nuimkite ruošinį.
