Šešiakampės gilios apykaklės projekcinės suvirinimo veržlės

Rinkitės naujausias Xiaoguo® šešiakampes gilios apykaklės projekcijos suvirinimo veržles, pagamintas Kinijoje. Standartinė šešiakampė galvutė puikiai atitinka įprastą veržliaraktį. Šešiakampis dizainas užima nedidelį plotą, todėl tinka tvirtinti ir suvirinti ribotose erdvėse. Užbaigus suvirinimą, varžtus galima priveržti tiesiogiai.

Modelis:JIS B1196-1.1-1982

Siųsti užklausą

Prekės aprašymas

Trys suvirinimo iškyšos šešiakampių gilių apykaklių projekcinių suvirinimo veržlių apačioje yra pagrindinės konstrukcinės savybės, išskiriančios jas nuo įprastų veržlių. Šie trys taškai yra tolygiai paskirstyti 120° kampu ir atlieka šiuos keturis pagrindinius vaidmenis per atsparumo taškinio suvirinimo procesą:

(1) Srovė yra koncentruota ir pirmiausia ištirpsta.

Išsikišusio taško skerspjūvio plotas yra mažesnis nei veržlės pagrindo. Kai suvirinimo srovė praeina, srovės tankis smarkiai padidėja išsikišusiame taške, sukuriant intensyvią atsparumo šilumą, todėl išsikišęs taškas pirmiausia ištirpsta prieš veržlės korpusą ir netaurųjį metalą.

(2) Trys taškai nustato plokštumą su prisitaikančiais nelygumais

Trys taškai nustato plokštumą. Net jei pagrindinės medžiagos paviršiuje yra nedidelis nelygumas (pvz., alyvos dėmės, nedideli nelygumai ir įdubimai) arba jei šešiakampės gilios apykaklės projekcijos suvirinimo veržlių apatinis paviršius nėra visiškai plokščias, trys išsikišę taškai gali užtikrinti, kad bent trys taškai stabiliai liestųsi su pagrindine medžiaga. Tai žymiai sumažina suvirinimo proceso jautrumą ruošinio paviršiaus kokybei ir pagerina suvirinimo sėkmės rodiklį.

(3) Suformuokite tris simetriškas suvirinimo šerdis, kurių suvirinimo stiprumas yra vienodas

Trys išsikišimai ištirpsta vienu metu, o veikiant slėgiui, susidaro trys tolygiai paskirstytos suvirinimo siūlės. Palyginti su vieno ar dviejų taškų suvirinimu, trijų taškų konstrukcija užtikrina tolygesnį suvirinimo stiprumo pasiskirstymą ir didesnį atsparumą sukimui ir ištraukimui.

(4) Išlydyto metalo apribojimas ir purslų mažinimas

Iškyšos konstrukcija apriboja išlydytą metalą vietinėje zonoje, kurioje yra išsikišimas. Veikiant elektrodo slėgiui, išlydytas metalas ribotai pasklinda į išorę, todėl mažiau tikėtina, kad jis bus išspaustas ir susidarys purslai.

Hexagon Deep Collar Projection Weld Nuts

Kasdienė apžiūra

Šešiakampės gilios apykaklės projekcinės suvirinimo veržlės yra stacionariai pritvirtintos prie ruošinio per atsparumo taškinį suvirinimą. Įprastomis naudojimo sąlygomis jam beveik nereikia kasdienės priežiūros. Tačiau esant ilgalaikei eksploatacijai arba tam tikroje aplinkoje, atitinkamos patikros ir techninė priežiūra gali pailginti jo tarnavimo laiką ir užtikrinti ryšio patikimumą.

(1) Suvirinimo taško išvaizda

Stebėkite vizualiai arba naudodami padidinamąjį stiklą, neturi būti įtrūkimų, rūdžių ir jokių suvirinimo siūlių atsiskyrimo požymių. Jei randama įtrūkimų ar suvirinimo siūlės atsiskyrimo, suvirinimo siūlę reikia suvirinti iš naujo arba pakeisti veržlę.

(2) Flanšo / pagrindo pritaikymas

Vizualiai patikrinkite, ar flanšo paviršius yra tvirtai pritvirtintas prie ruošinio ir nėra deformacijos. Iškrypimas gali reikšti prastą suvirinimą, todėl reikia įvertinti stiprumą.

(3) Siūlų būklė

Jei sriegis nepažeistas, neslysta arba neužblokuoja geležies drožlės, nereikia keisti. Jei yra nedidelis užsikimšimas, galima naudoti perpjovą su čiaupu; jei yra slydimo, šešiakampės gilios apykaklės projekcijos suvirinimo veržles reikia pakeisti.

(4) Antikorozinis sluoksnis

Vizuali apžiūra, siekiant įsitikinti, kad danga arba apdaila yra visiškai be didelių rūdžių plotų. Vietines rūdis galima pašalinti naudojant antikorozinius dažus arba šalto cinkavimo purškimą.

Hexagon Deep Collar Projection Weld Nuts

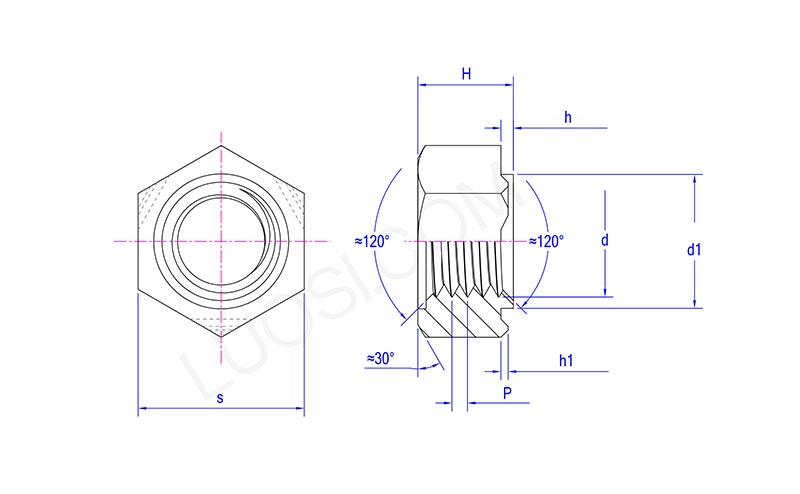

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
val min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5
