Šešiakampės taškinės suvirinimo veržlės

Xiaoguo® šešiakampės taškinės suvirinimo veržlės leidžia greitai atlikti taškinį suvirinimą naudojant automatizuotą suvirinimo įrangą, padidindamos gamybos linijos surinkimo greitį ir sumažindamos išlaidas. Šiuo metu galima įsigyti daugiau nuolaidų.

Modelis:JIS B1196-1.1-1982

Siųsti užklausą

Prekės aprašymas

Šešiakampės taškinės suvirinimo veržlės yra plačiai naudojamos šiose pramonės šakose ir scenarijuose dėl savo privalumų, tokių kaip nuolatinė fiksacija, vienpusis surinkimas ir patikima apsauga nuo atsipalaidavimo:

(1) Automobilių gamyba

Baltas korpuso suvirinimas: lakštinio metalo komponentų, tokių kaip durys, variklio dangčiai ir bagažinės dangčiai, srieginės sujungimo vietos

Važiuoklė ir pakaba: rėmas, valdymo svirties, stabilizatoriaus strypų laikikliai, amortizatorių laikikliai

Sėdynės sistema: Sėdynės slydimo bėgeliai, atlošo reguliavimo mechanizmas, saugos diržų tvirtinimo taškai

Vidaus komponentai: prietaisų skydelio skersinė sija, porankio laikiklis, dekoratyvinės plokštės fiksacija

Naujos energijos transporto priemonės: akumuliatoriaus korpusas, variklio valdiklio korpusas, aukštos įtampos laidų dėžutė

(2) Buitinė technika ir elektros įranga

Baltieji gaminiai: šaldytuvo kompresoriaus laikiklis, skalbimo mašinos balansavimo žiedas, oro kondicionieriaus lauko bloko pagrindo plokštė

Elektros spinta: paskirstymo dėžutės montavimo plokštė, įžeminimo varžtas, valdymo skydelis, komponentų tvirtinimas

Liftas: Automobilio sienų plokštės, valdymo dėžė, durų mechanizmo atraminis rėmas

Hex Spot Weld Nuts

(3) Žemės ūkio mašinos

Traktorius: Kabinos dangtis, purvasaugiai, variklio skydas

Kombainas: pjovimo platformos apsauginės plokštės, transportavimo latako dengiamosios plokštės ir ekrano dėžutės fiksacija

Žemės ūkio technika: sėjamosios ir trąšų barstymo mašinos atramų sujungimas

(4) Sunkiosios mašinos ir statybinė įranga

Kabina: vidaus skydai, valdymo pultas, sėdynės pagrindas

Variklio skyrius: šilumos skydas, įsiurbimo vamzdžio laikiklis, laidų spaustukai

Dangos dalys: šoninės durys, galinis dangtis, techninės priežiūros dangtelis

(5) Tranzitas geležinkeliu ir specialiosios transporto priemonės

Traukinių vidus: Vagonų šoninės sienos, lubos, sėdynių rėmai

Sunkvežimis: transporto priemonės kėbulo šoninės sienelės, grindų jungtis, stabdžių vamzdžio atrama

Specialiosios transporto priemonės: Gaisrinių ir greitosios pagalbos automobilių vidaus įrangos montavimo plokštės

Šešiakampės taškinės suvirinimo veržlės yra standartinis pasirinkimas nuolatinėms srieginėms plono lakštinio metalo jungtims tokiose pramonės šakose kaip automobiliai, buitinė technika, žemės ūkio technika ir elektros spintos. Jie ypač tinka didelio masto automatizuotos gamybos scenarijams, kuriems reikalinga vibracijos prevencija ir vienos pusės surinkimas.

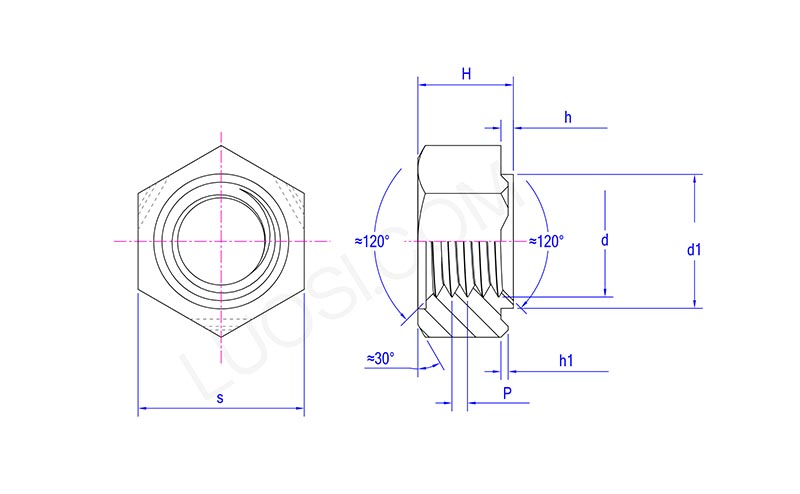

Hex Spot Weld Nuts

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
val min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

DUK

(1) Kokius standartus atitinka jūsų šešiakampės taškinės suvirinimo veržlės?

Gaminame juos griežtai vadovaudamiesi DIN 929 (vokiečių standartas, plačiausiai naudojamas visame pasaulyje), GB/T 13681 (nacionalinis Kinijos standartas) ir JIS B 1199 (Japonijos standartas).

(2) Kokie yra pagrindiniai M8 šešiabriaunių taškinio suvirinimo veržlių matmenys?

Pavyzdžiui, DIN 929 M8: plotis tarp dviejų kraštų 14 mm, bendras storis 6,5 mm, iškyšos aukštis apytiksliai 0,6–0,8 mm, sriegio tikslumas 6H.

(3) Kaip užtikrinti veržlių suvirinimo efektyvumą?

Suvirinimo efektyvumo esmė yra ta, kad anglies kiekis turi būti ≤ 0,25%. Atliekame kiekvienos partijos žaliavų spektrinę analizę, kad įsitikintume, jog cheminė sudėtis yra kvalifikuota.
