Šešiakampės suvirinimo veržlės

Nedelsdami įsigykite Xiaoguo® šešiakampes suvirinimo veržles. Šios veržlės turi tris tolygiai paskirstytas suvirinimo iškyšas apačioje. Srovė yra koncentruota, suvirinimo šerdis yra stabili, o veržlės niekada neatsipalaiduos po suvirinimo. Tai veiksmingai užkerta kelią veržlės nukrypimo problemai suvirinimo proceso metu.

Modelis:JIS B1196-1.1-1982

Siųsti užklausą

Prekės aprašymas

Šešiakampės suvirinimo veržlės yra specializuotos tvirtinimo detalės, atitinkančios DIN 929 standartą. Jie turi šešiakampę formą ir tris suvirinimo iškyšas apačioje (kai kuriose yra padėties nustatymo kaiščiai). Jie yra stacionariai pritvirtinami prie metalo lakštų per atsparumo taškinį suvirinimą ir suteikia didelio stiprumo vidinio sriegio angą vėlesnėms varžtų jungtims. Pagrindinis jų bruožas yra tai, kad jie niekada neatsipalaiduoja po suvirinimo. Šešiakampės suvirinimo veržlės yra plačiai naudojamos tokiose pramonės šakose kaip automobiliai, metalo lakštai ir liejimo formos. Jie taip pat naudojami tose vietose, kur negalima naudoti įprastų veržlių arba kur reikalinga tvirta ir nuolatinė srieginė jungtis, kuri tarnauja kaip fiksuotas vidinio sriegio sujungimo taškas.

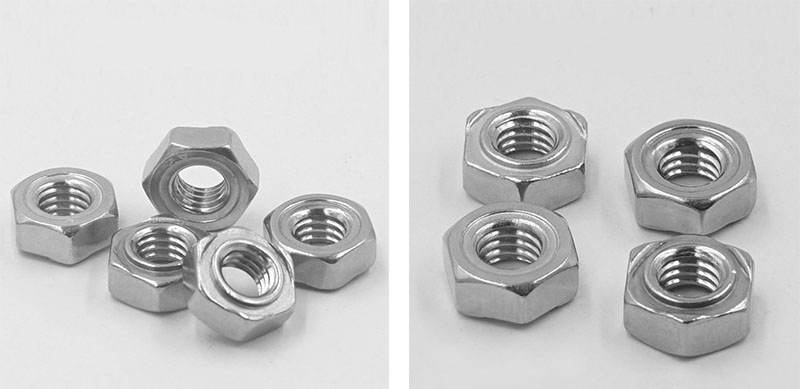

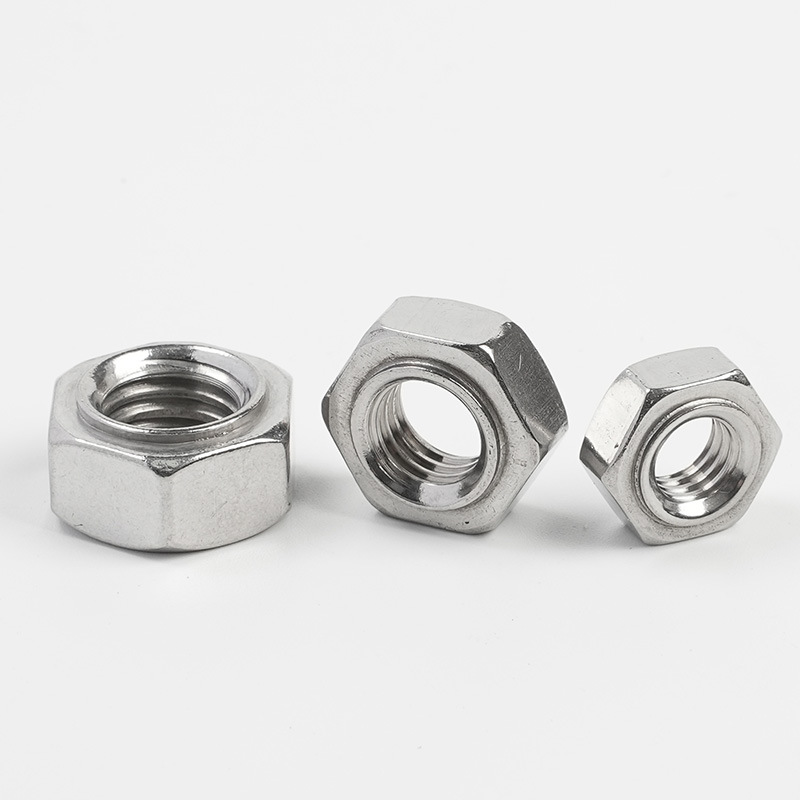

Hex Weld Nuts

Struktūrinės charakteristikos

Šešiakampės suvirinimo veržlės konstrukcinis dizainas yra sutelktas į tris pagrindinius tikslus: suvirinimo patikimumą, padėties nustatymo tikslumą ir lengvą surinkimą.

【1】 Šešiakampė forma

(1) Forma: įprastas šešiakampis. Priešingų pusių matmenys atitinka DIN 929 standartą. Jį galima priveržti įprastu atviruoju veržliarakčiu arba kištukiniu veržliarakčiu, nereikalaujant specialių įrankių.

(2) Priešingos pusės plotis: skirtingos specifikacijos turi skirtingus matmenis. Pavyzdžiui, M6 yra 11 mm, M8 yra 14 mm, o M10 yra 17 mm. Užtikrinkite pakankamai kontaktinio ploto veržliarakčiui.

(3) Bendras aukštis: paprastai 0,8–1,0 karto didesnis už vardinį sriegio skersmenį. Užtikrinkite sriegio sujungimo ilgį ir sujungimo stiprumą.

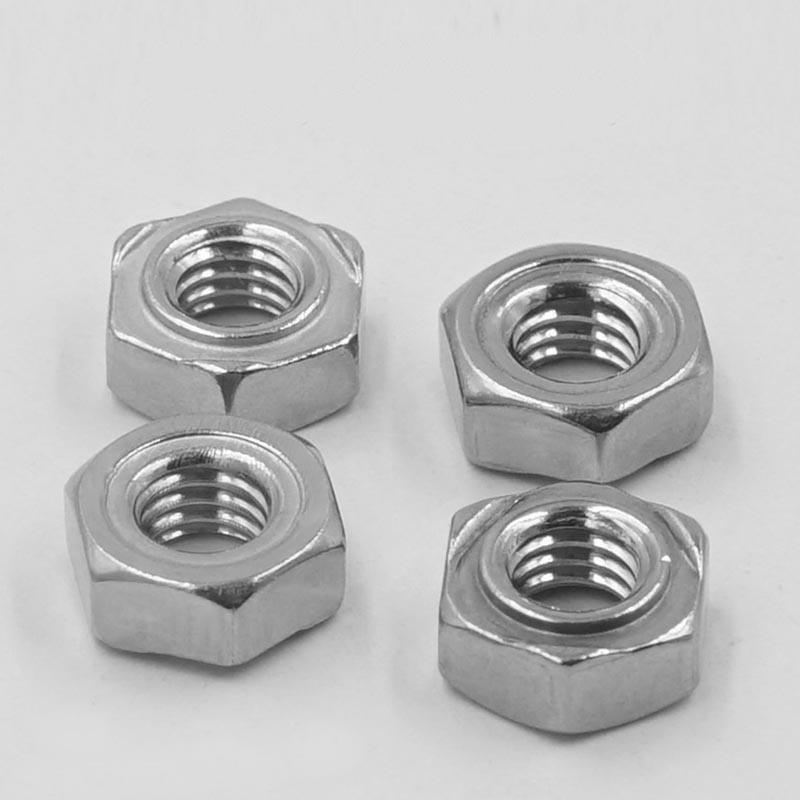

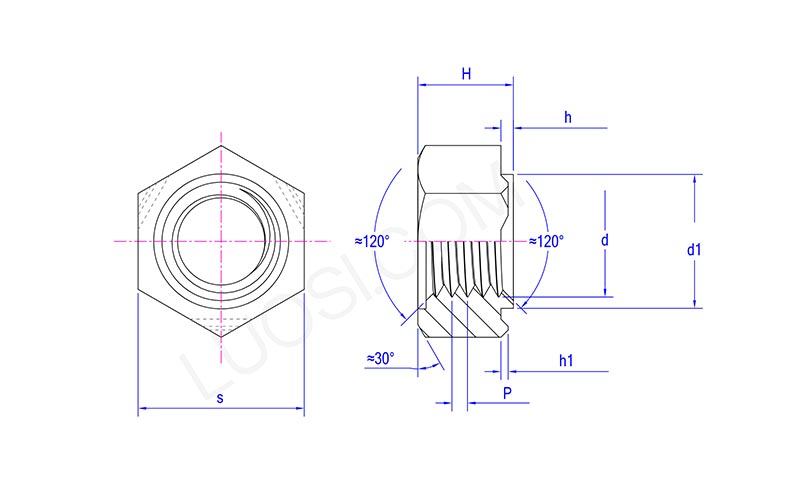

Hex Weld Nuts

Pirm	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
val min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Apatinės suvirinimo iškyšos

(1) Kiekis: 3 vienetai (vienodai paskirstyti 120° kampu). Trys taškai nustato plokštumą, užtikrinančią, kad šešiakampė suvirinimo veržlė tvirtai liestųsi su pagrindine medžiaga. Net jei ruošinio paviršius yra šiek tiek nelygus, patikimas suvirinimas vis tiek gali būti garantuotas.

(2) Padėtis: apatinio paviršiaus krašte, siekiant pagerinti suvirinimo stabilumą.

(3) Forma: sferinė arba kūgio formos viršus, su lygiu viršumi. Atspariojo suvirinimo metu srovė yra koncentruojama ir pirmenybė teikiama lydymuisi, kad susidarytų branduolys.

(4) Aukštis: 0,5–1,0 mm (konkrečios vertės priklauso nuo specifikacijos ir plokštės storio). Užtikrinkite tvirtą kontaktą su pagrindine medžiaga ir užtikrinkite pakankamą lydymosi tūrį.

【3】 Padėties kreipiamasis kaištis (pilotinis, pasirenkama konstrukcija)

(1) Kreipiamojo kaiščio skersmuo: mažesnis nei ruošinio iš anksto išgręžta skylė (pvz., M8, kai φ9,6 mm arba φ11,6 mm)

(2) Kreipiamojo kaiščio aukštis: 1,5–2,5 mm (parenkamas pagal lentos storį)

【4】 Vidinis sriegis

(1) Sriegio specifikacijos: metrinis šiurkštus sriegis nuo M3 iki M16 (yra smulkus sriegis), Imperial UNC nuo 1/4″ iki 5/16″

(2) Sriegio tikslumas: 6H (metrinis), 2B (imperinis)

(3) Sriegio ilgis: užtikrinkite pakankamą sriegio sujungimo ilgį

(4) Sriegio orientacija: įėjimo galas gali būti nuskleistas
