B tipo dvigubo galo smeigė

B tipo dviejų galų smeigės turi sriegius abiejuose galuose ir poliruotą strypą viduryje. Poliruoto strypo skersmuo yra maždaug lygus sriegio žingsnio skersmeniui ir turi gerą lankstumą. Xiaoguo® tiekėjo gaminamos smeigės yra patvarios ir atitinka GB/T 900-1988 įgyvendinimo standartą.

Siųsti užklausą

Prekės aprašymas

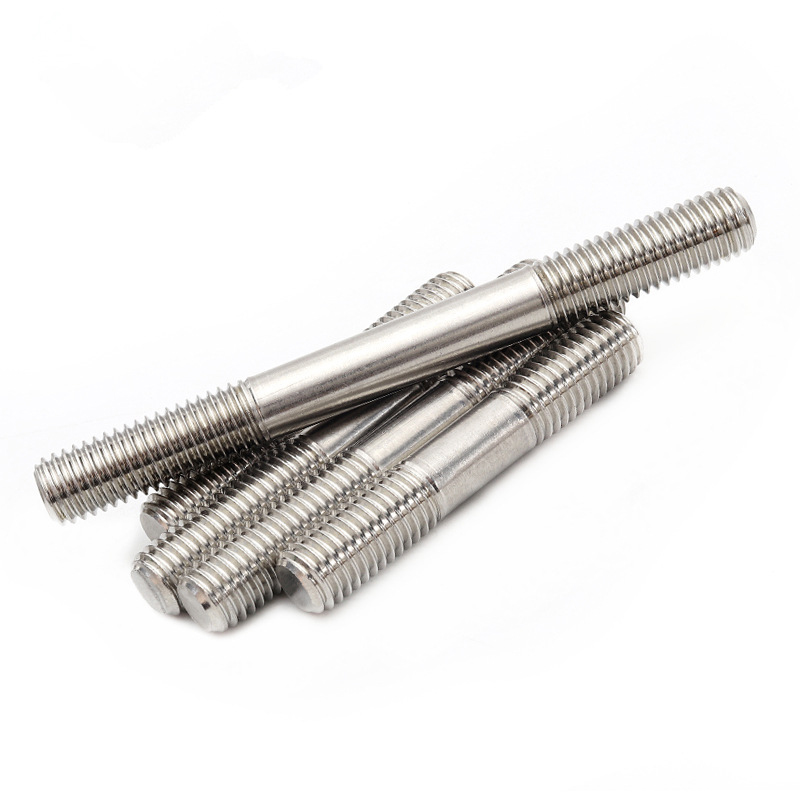

B tipo dvigubo galo smeigė yra metalinis strypas su sriegiais abiejuose galuose. Abiejų galų sriegių ilgiai yra skirtingi, kurie gali prisitaikyti prie skirtingo storio jungiamųjų medžiagų. Vidurinės lygaus strypo dalies skersmuo yra toks pat, kaip ir sriegio, todėl ją naudoti labai patogu.

Type B Double End Stud

Programos ir parametrai

B tipo dvigubo galo smeigės naudojamos mašinų gamybos pramonėje. Surinkdami stakles, naudokite ją darbo stalui ir lovai pritvirtinti. Trumpąjį galą įsukite į srieginę lovos angą, o ilgajam perėjus per darbastalį, priveržkite veržle. Jis gali atlaikyti vibraciją apdorojimo metu.

Remontuojant variklį, galinio dangčio pakeitimui naudojamos B tipo smeigės. Trumpasis galas pritvirtintas prie variklio korpuso, o ilgasis – prie galinio dangčio, kad būtų užtikrinta, jog galinis dangtis neatsipalaiduotų varikliui veikiant ir apsaugotų vidines dalis. Jie gali atlaikyti vibraciją ir svorį įrangos eksploatavimo metu, neleidžia įrangai pasislinkti, užtikrina gamybos saugumą.

Šios B dvigubos galinės smeigės išsprendė derinimo problemą. Pirmiausia visiškai įsukite smeiges į vieną komponentą, tada sureguliuokite padėtį ir galiausiai priveržkite veržlę laisvajame gale. Tai labai svarbu norint išlyginti mechaninį pagrindą ant nelygių tarpiklių. Jie gali tolygiai paskirstyti apkrovą. Vienodas sriegių sujungimas abiejuose galuose gali užkirsti kelią netolygiam įtempimui atramos sistemoje arba tilto jungtyse.

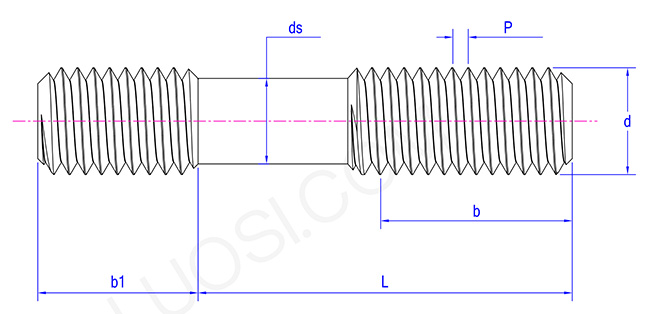

Produkto parametrai

Pirm	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 maks	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Privalumai

B tipo dvigubo galo smeigės pasižymi dideliu prisitaikymu. Kadangi sriegių ilgiai abiejuose galuose yra skirtingi, iš vienos pusės galima įsukti storesnį pagrindo komponentą, o iš kitos pusės veržle pritvirtinti plonesnę dalį, nereikalaujant papildomų poveržlių. Pavyzdžiui, tvirtinant įrangos pagrindą, trumpasis galas įsukamas į betoninį pamatą, o ilgasis praeina pro galinį dangtelį ir priveržiamas veržle. Operacija paprasta.
