U3 tipo projekcinis suvirinimo kaištis

U3 tipo projekcinės suvirinimo smeigės yra lengvai privirinamos prie plieninių paviršių, o jų metriniai sriegiai puikiai dera su standartinėmis veržlėmis. Puikiai tinka greitam sujungimui metaliniuose projektuose. „Xiaoguo®“ tiekėjas griežtai laikosi IFI 148-1-2002 standartų.

Modelis:IFI 148-1-2002

Siųsti užklausą

Prekės aprašymas

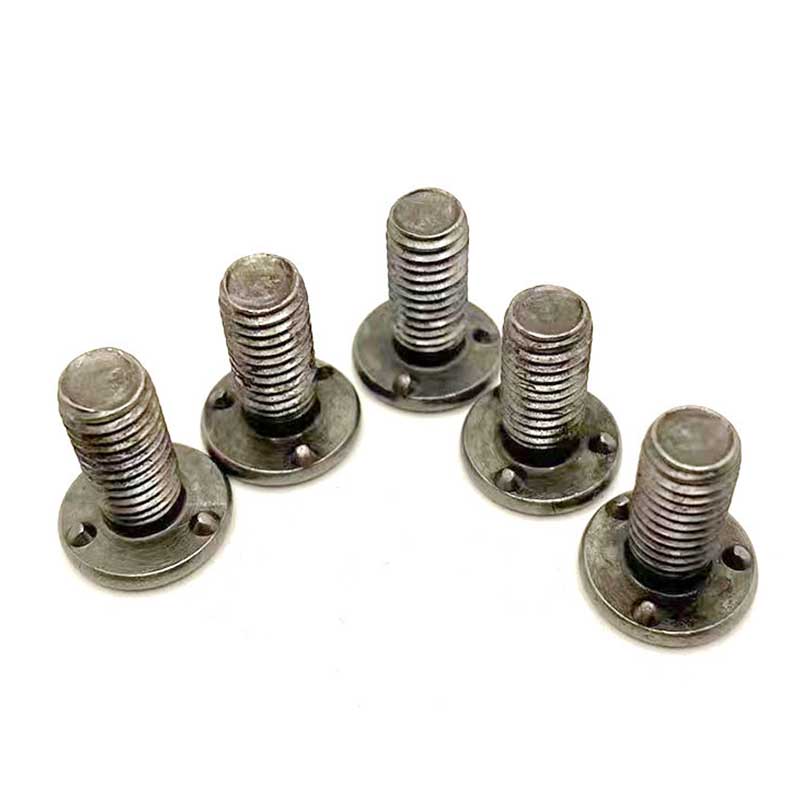

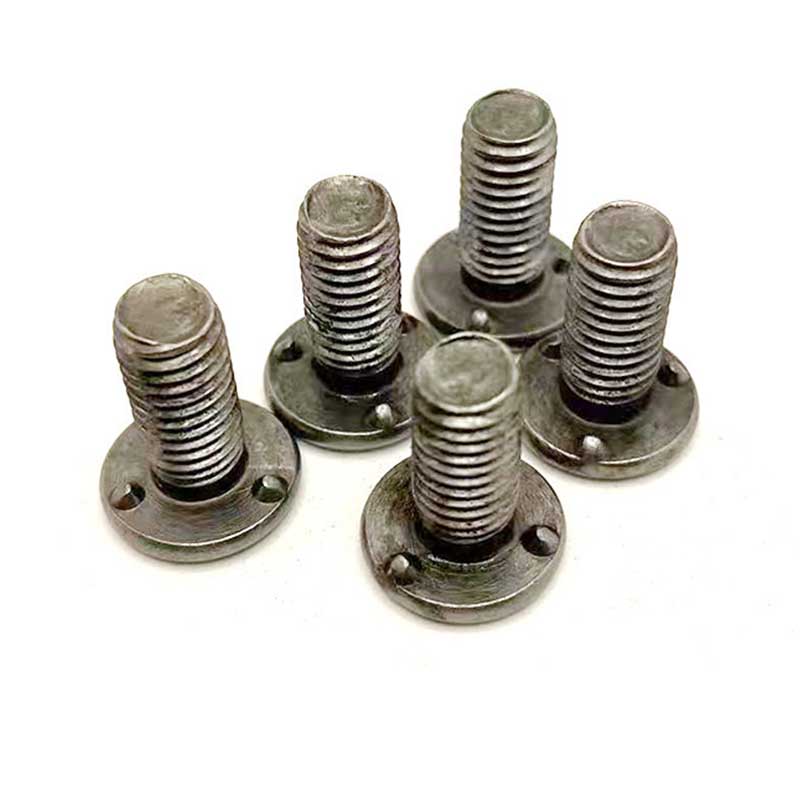

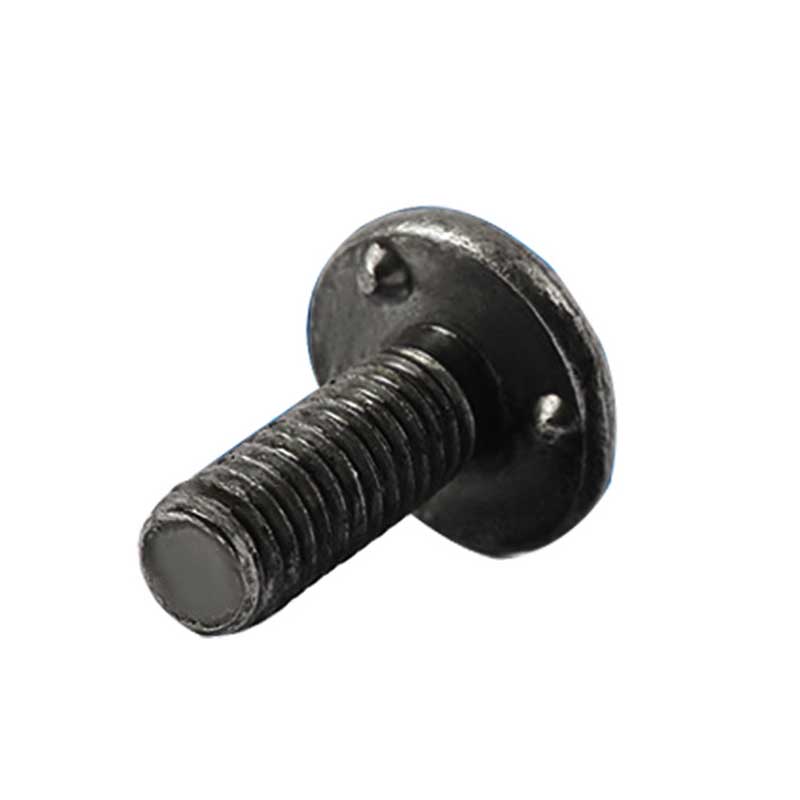

U3 tipo projekcinis suvirinimo kaištis yra tvirtinimo dalis, specialiai sukurta suvirinimo įrenginiams. Iš išvaizdos matyti, kad po šios smeigės galvute yra trys simetriškai paskirstytos mažos iškyšos ir šios trys iškyšos yra pagrindinės suvirinimui naudojamos konstrukcijos.

Programos ir parametrai

Pirm	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk maks	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k maks	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 maks	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h maks	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
val min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

U3 tipo projekcinės suvirinimo smeigės gali būti naudojamos priekabos laidų pynėms pritvirtinti. Jie gali išspręsti laidų rišlių įstrigimo priekabos laiduose problemą. Suvirinkite juos tiesiai prie priekabos rėmo kas 12 colių. Jo žiedinis suvirinimo žiedas gerai išsilydo, o suvirinimo greitis yra greitas. Užspaudžiamas laidų pynimo įtaisas tvirtinamas prie smeigės be gręžimo. Nelygiais keliais jo seisminės savybės yra geresnės nei sujungtų atramų.

U3 tipo projekcinės suvirinimo smeigės naudojamos saulės kolektorių laikiklių konstrukcijai. Jei norite sumontuoti saulės bėgelius ant plono gofruoto stogo, jie gali užkirsti kelią nuotėkiui. Suvirinkite saulės bėgelį per stogo plokštę prie žemiau esančios kojelės. Karšto lydalo sandarinimas gali neleisti vandeniui prasiskverbti. Pritvirtinkite kreipiamąjį bėgelį tiesiai prie smeigių varžtais.

U3 tipo projekcinės suvirinimo smeigės, skirtos konvejerio bėgių tvirtinimui. Plono rėmo kreipiamieji varžtai nukrito, todėl galite jį panaudoti kronšteinui sustiprinti. Suvirinkite išilgai rėmo kas 18 colių. Pritvirtinkite kreipiamąjį bėgelį prie smeigių varžtais. Sumažinkite prastovą maisto gamyklose dėl sriegio nutrūkimo.

Suvirinimas

U3 tipo projekcinės suvirinimo smeigės suvirinimo metu, trys išsikišimai žemiau galvos gali visiškai liesti ruošinio paviršių. Dėl suvirinimo srovės generuojamos šilumos iškyšos ir ruošinys greitai išsilydo ir susilieja, sudarydami labai stabilų ryšį, galintį atlaikyti dideles tempimo ir šlyties jėgas.
