Šešiakampė flanšo suvirinimo veržlė

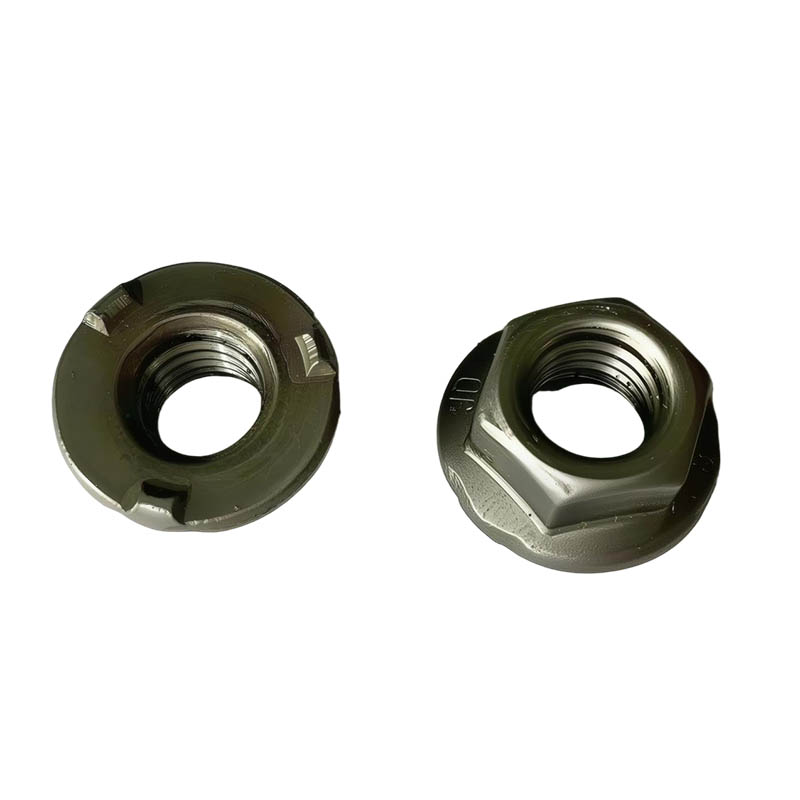

Nedelsdami įsigykite Kinijos tiekėjo Xiaoguo® Hex flanšinę suvirinimo veržlę, kurios apačioje yra trijų taškų išsikišimo konstrukcija, kuri puikiai dera su ruošiniu. Suvirinimas yra tvirtas ir tikslus, jo nereikia koreguoti. Unikali konstrukcija padidina surinkimo efektyvumą 50%.

Siųsti užklausą

Prekės aprašymas

Skirtumai nuo įprastų šešiakampių suvirinimo veržlių

Pagrindinis skirtumas tarp šių dviejų yra flanšo pagrindas. Šešiakampė suvirinimo veržlė yra patobulinta įprastos šešiakampės suvirinimo veržlė su integruotu flanšo disku. Šis skirtumas lemia įvairius struktūros, našumo ir taikymo skirtumus. Čia yra išsamus palyginimas:

Projektas	Šešiabriaunė suvirinimo veržlė	Įprasta šešiakampė suvirinimo veržlė
Apatinė forma	Su padidintu flanšu	Plokščias arba be flanšų
Atlaiko slėgį	tiesiogiai pakeiskite plokščia poveržle	Reikalinga papildoma plokščia poveržlė
Suvirinti nelygumai	3	3
Taikomi scenarijai	Automobiliai, buitinė technika, plonasluoksnės konstrukcijos	Storos plokštės, bendras suvirinimas
Kaina	Šiek tiek aukštesnis (su formuojamu papildomu flanšu)	Šiek tiek žemiau

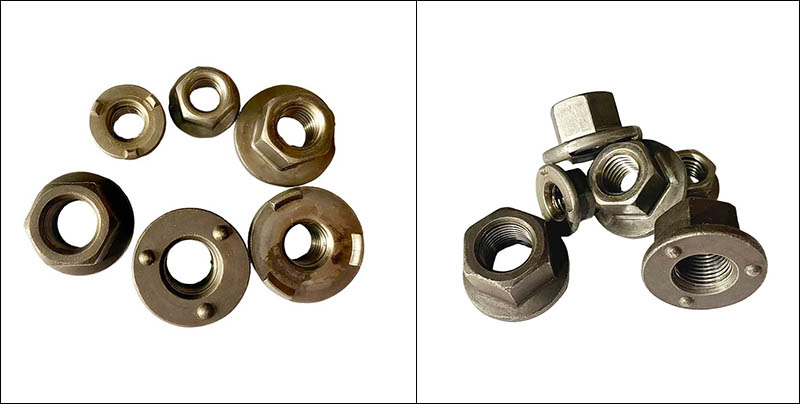

Hex Flange Weld Nut

Pavyzdinė paslauga

Šešiakampio flanšo suvirinimo veržlės pavyzdžiu turime laikytis aiškių taisyklių.

(1) Potencialiems klientams, kuriems reikia ankstyvoje stadijoje išbandyti veržlių našumą, paprastai pateikiame tam tikrą nemokamų pavyzdžių skaičių (pvz., 5–10 vienetų), tačiau siuntimo išlaidas paprastai padengia klientai.

(2) Už pritaikytus produktus arba didelės vertės produktus bus imamas imties mokestis. O pavyzdžio mokestis bus išskaičiuotas iš apmokėjimo, kai vėliau bus išduotas oficialus užsakymas.

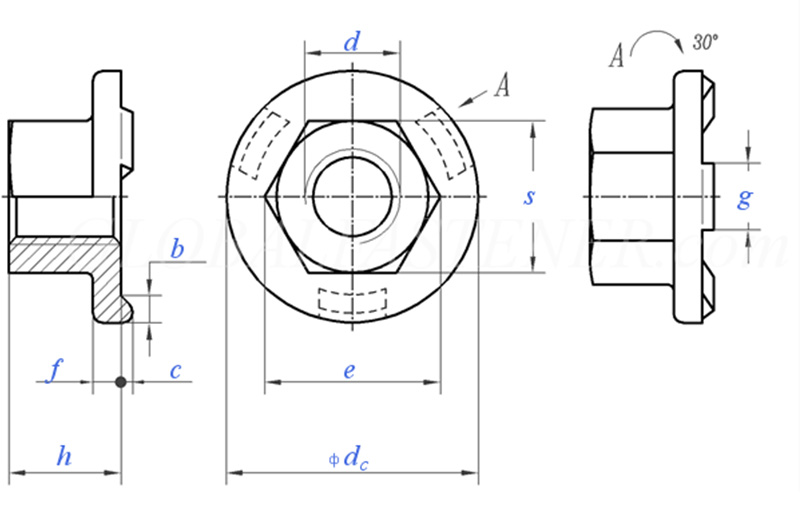

Hex Flange Weld Nut

Siūlo dydis			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grubus sriegio žingsnis		0.8	1	1.25	1.5	1.75	2	2
P	Puikus gijos žingsnis		/	/	/	/	15	1.5	1.5
C	Nominalus dydis	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Nominalus dydis	±0,25	1.7	2	2.5	3	3	4	4
g	Nominalus dydis	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks = nominalus dydis		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
už 1000 vienetų/kg			/	5.7	12.2	21.8	29.4	45.8	/

FAQ

(1) Ar tokio tipo šešiabriaunę flanšinę suvirinimo veržlę galima naudoti automatizuotoje gamybos linijoje (robotinis suvirinimas)?

Tai labai tinka. Trijų taškų pakelta platformos konstrukcija leidžia tiksliai nustatyti padėtį, o kartu su vibruojančiu padėklu automatiniam tiekimui tinka roboto taškinio suvirinimo darbo vietai.

(2) Kaip užtikrinti, kad litavimo iškilimų aukštis ant kiekvienos produktų partijos būtų vienodas?

Mes naudojame šalto profilio formavimo procesą, o smūgio aukščio tolerancija kontroliuojama ±0,05 mm.

(3) Koks yra minimalus užsakymo kiekis (MOQ)? Ar pavyzdys nemokamas?

Pagal standartines specifikacijas MOQ yra 1000 vienetų; nestandartiniam pritaikymui tai yra 500 vnt. Mes siūlome nemokamus pavyzdžius (2-5 vienetai pagal specifikaciją), o klientui tereikia padengti tarptautinio pristatymo išlaidas.

(4) Kiek paprastai trunka pristatymo laikotarpis?

Standartinius produktus galima išsiųsti per 3–7 dienas; pritaikyti produktai užtrunka nuo 15 iki 25 darbo dienų. Suderinus, masiniai užsakymai gali būti vykdomi greičiau.
