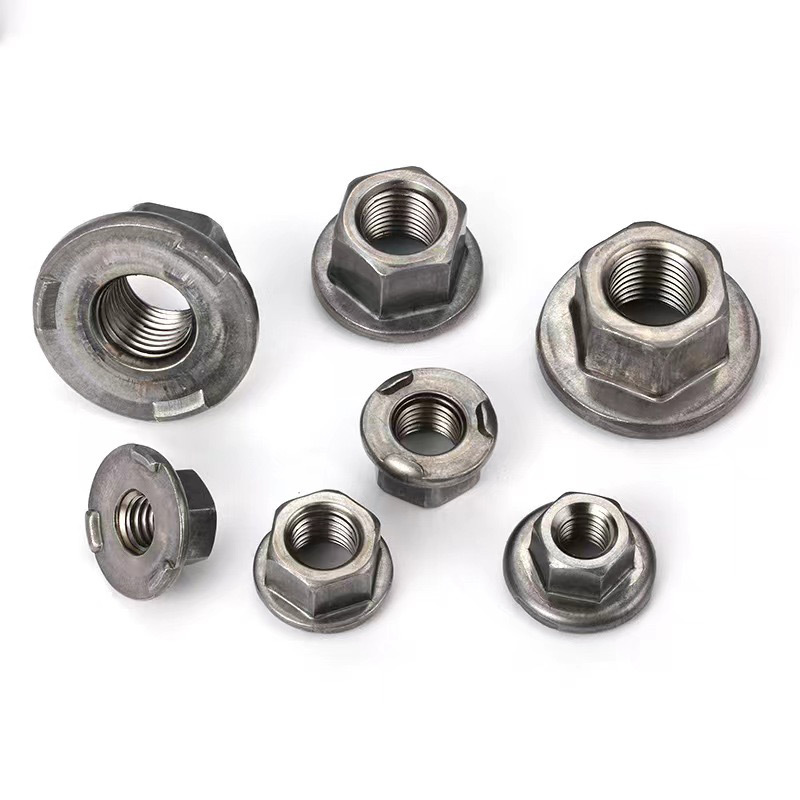

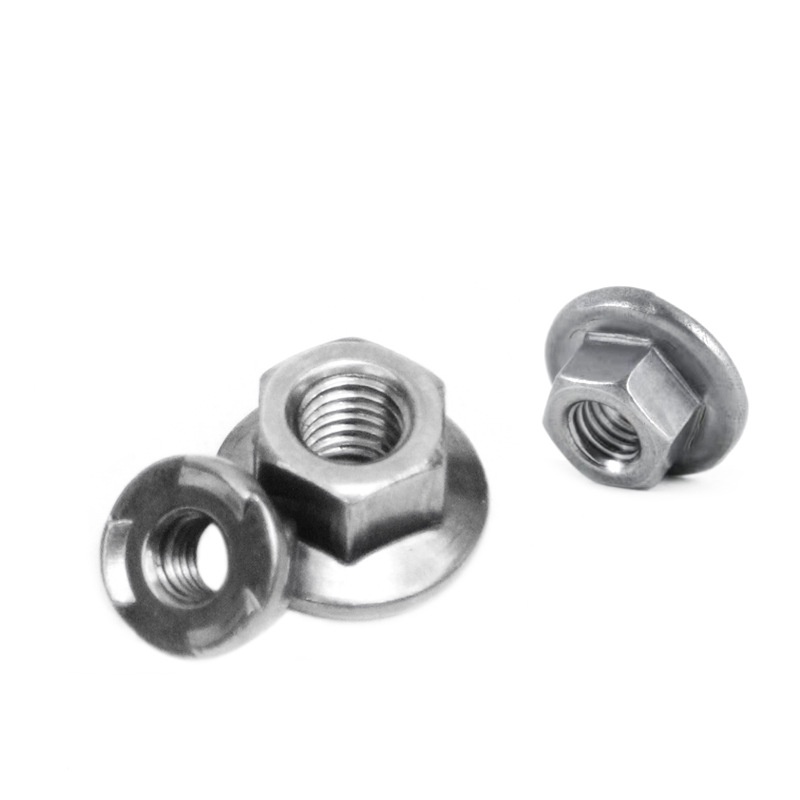

Didelio stiprumo suvirinimo šešiakampės veržlės su flanšu

Pagamintos iš suvirinamo plieno, pvz., anglinio ar nerūdijančio plieno, didelio stiprumo suvirintos šešiakampės veržlės su flanšu pasižymi ilgaamžiškumu ir dažnai atsparumu korozijai. Klientai renkasi Xiaoguo® dėl pastovios tvirtinimo detalių kokybės ir patikimumo – tai standartinis pirmaujančių pramonės gamintojų pasiūlymas.

Modelis:QC/T 872-2011

Siųsti užklausą

Prekės aprašymas

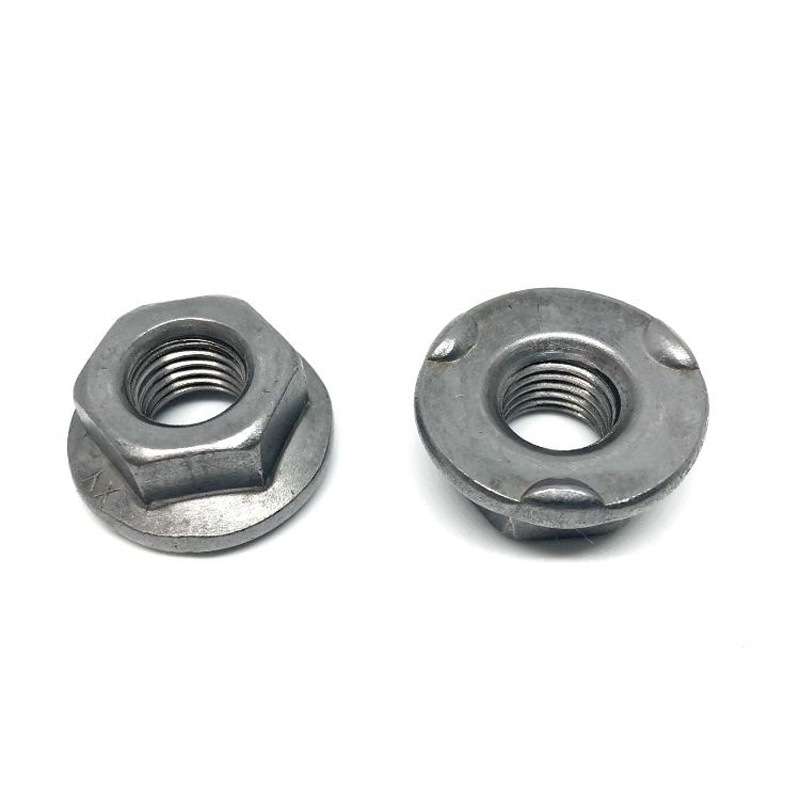

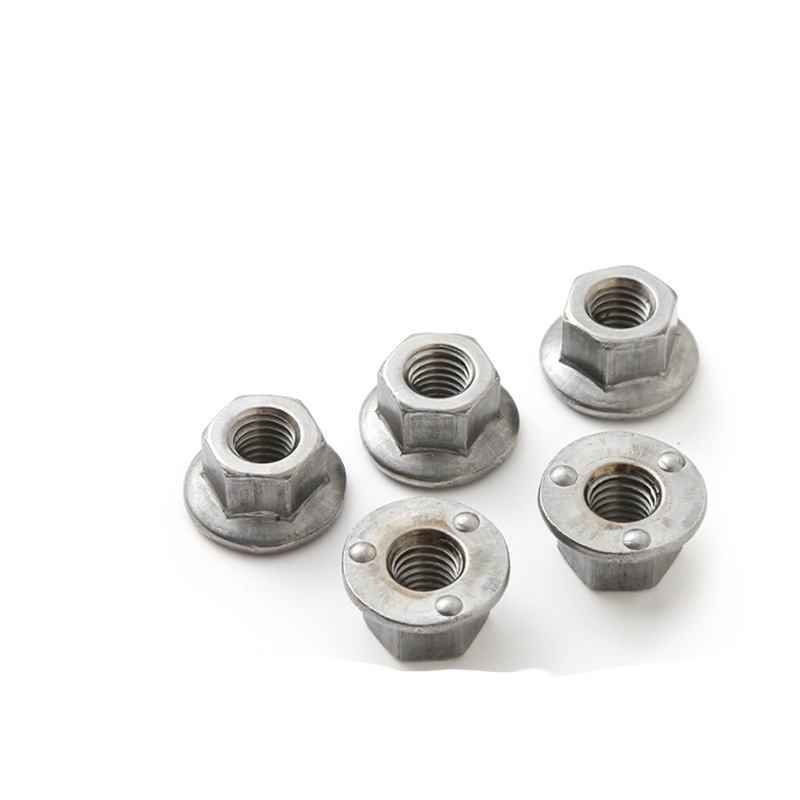

Didelio stiprumo suvirinimo šešiakampės veržlės su flanšu skiriasi tuo, kad jos skirtos suvirinti. Paprastai flanšo apačioje yra šiek tiek pakelta dalis, skirta suvirinimui, mažas žiedas ar guzas, o gal specialiai paruoštas kampinis kraštas. Ši iškilusi dalis pirmiausia išsilydo suvirinant (ar suvirinant lanku, arba projekciniu suvirinimu), o tai padeda sukurti tvirtą, tolygų ir gilų ryšį tarp flanšo pagrindo ir apdirbamos detalės. Tokiu būdu jis išlieka visam laikui pritvirtintas.

“High

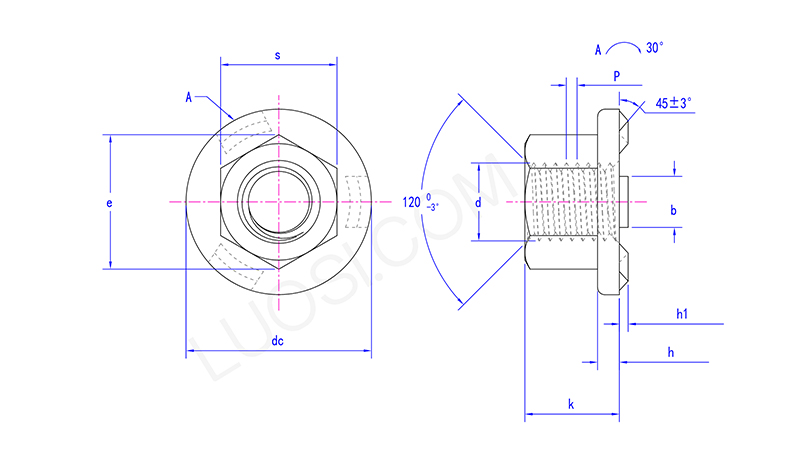

Konkretūs parametrai:

Tokie parametrai, kaip sriegio pusės kampas, žingsnio nuokrypis ir metrinių sriegių žingsnio skersmens tolerancija, atitinka tokius standartus kaip ISO 965-1, GB/T 197 arba DIN 14. Tai reiškia, kad prireikus juos galima pakeisti ir ant jų galima tiksliai prisukti veržles. Tokie parametrai kaip ISO sriegio pusės kampas, žingsnio nuokrypis ir žingsnio nuokrypis ir metrinio sriegio nuokrypis atitinka 1 standartą, 6 GB/T 197 arba DIN 14. Jei reikia, jas galima pakeisti ir ant jų tiksliai prisukti veržles.

Pirm	M5	M6	M8	M10	M12	M14	M16
P	0.8	1	1.25	1.5	1.75	2	2
h1 maks	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 min	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc maks	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h maks	1.95	2.25	2.75	3.25	3.25	4.25	4.25
val min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b maks	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k maks	5	7	10	13	15	17	19.5
s maks	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Tiesumo ir storumo įtaka našumui:

Šių suvirinimo šešiakampių veržlių flanšo dydis turi įtakos apkrovos pasiskirstymui, vibracijos atlaikymui ir suvirinimo stiprumui. Didesnis ar storesnis flanšas reiškia didesnį stabilumą ir didesnį kontaktą su paviršiumi. Tinkamo šių veržlių flanšo dydžio pasirinkimas yra svarbus jungties veikimui.
