Universali suvirinimo flanšo veržlė

Universali suvirinimo flanšo veržlė yra plačiai naudojama automobilių gamyboje, sunkiosiose mašinose ir konstrukcinėse plieno konstrukcijose dėl savo patikimos laikymo jėgos. Klientai pasitiki „Xiaoguo®“ dėl aiškaus bendravimo – jie jus informuos apie kiekvieną žingsnį – nuo užsakymo paruošimo derinimo su tiekėjais iki užsakymo pateikimo ir galutinio pristatymo.

Modelis:QC/T 872-2011

Siųsti užklausą

Prekės aprašymas

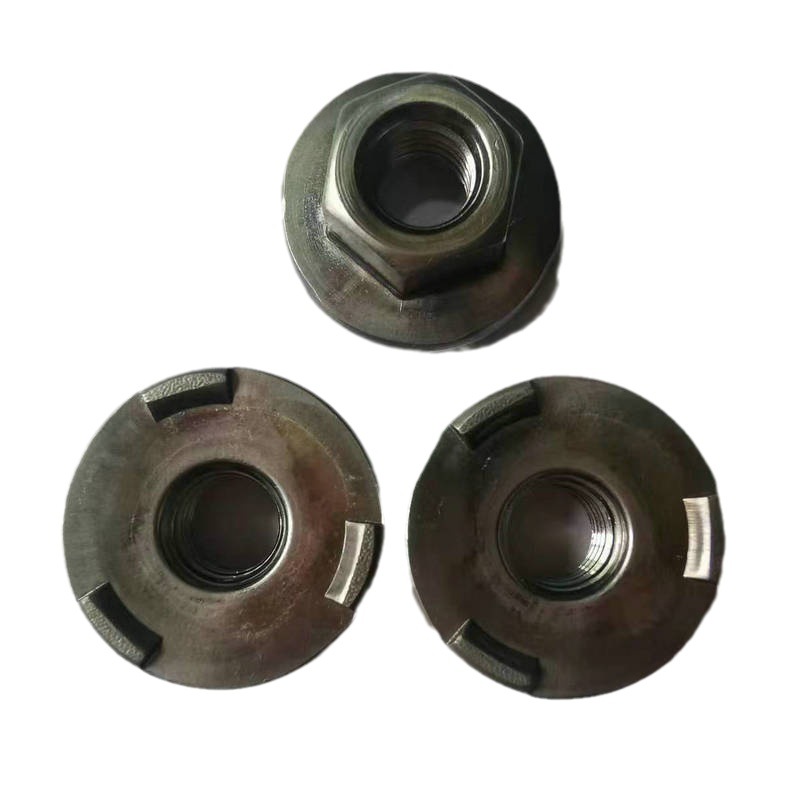

Apvalaus pagrindo universalios suvirinimo jungės veržlės yra gana standartinės. Šis apvalus dizainas suteikia platesnį, plokštesnį suvirinimo paviršių, todėl suvirinimas yra stipresnis. Ir kadangi jis yra apvalus, suvirindami neprivalote būti itin tikslūs – tai pagrindinis automatizuotų operacijų pranašumas. Be to, dėl savo plonumo jis tilps ankštose vietose, kur didesnės tvirtinimo detalės negali tilpti.

Produkto informacija

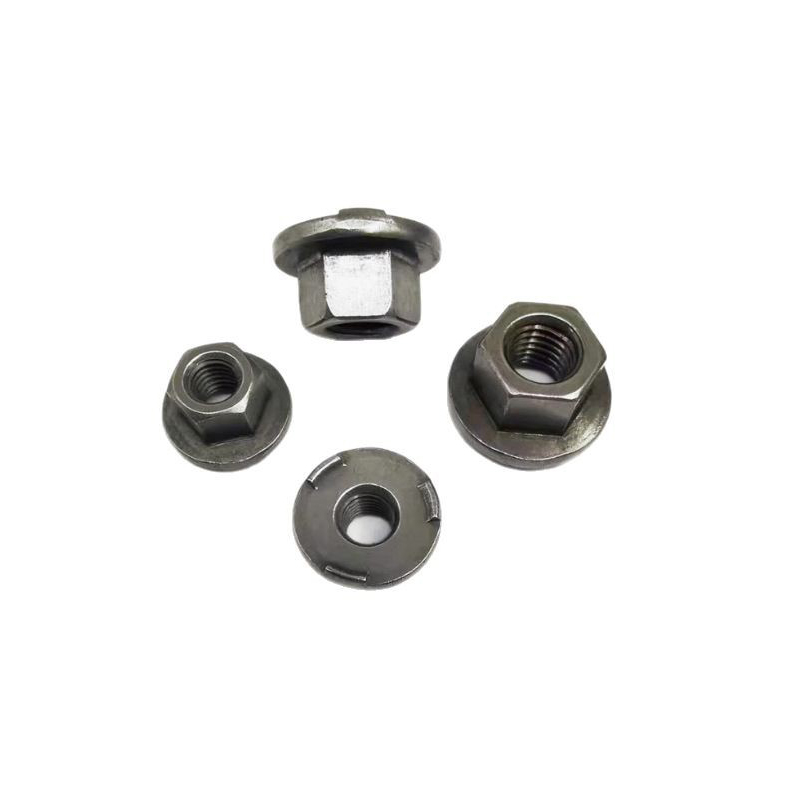

Ankštoms vietoms taip pat pritaikytos specialios universalios suvirinimo flanšinės veržlės. Jie sukurti mažesnės arba plonesnės formos, kad galėtų dirbti ten, kur įprasti riešutai netilps. Nors jos yra kompaktiškos, jos vis tiek tvirtos ir laikosi taip pat saugiai, kaip ir standartinės universalios suvirinimo flanšinės veržlės. Dažnai matysite, kaip jie naudojami sudėtingose mašinose arba visur, kur sunku pasiekti diegimo metu.

Kl .: koks yra jūsų universalaus suvirinimo flanšo veržlės slėgio įvertinimas arba apkrova?

A: Universalaus suvirinimo flanšo veržlės keliamoji galia yra didelė, nes suvirintas flanšas paskirsto jėgą platesniame plote ir sumažina taško įtempį. Tikslus įvertinimas priklauso nuo medžiagos rūšies ir dydžio. Dėl detalių techninių duomenų susisiekite su mumis ir nurodykite savo konkrečius parametrus.

Pirm	M8	M10	M12	M14
P	1.25	1.5	1.75	2
h1 maks	1.1	1.3	1.3	1.3
h1 min	0.9	1.1	1.1	1.1
dc maks	22.5	26.5	30.5	33.5
dc min	21.5	25.5	29.5	32.5
e min	13.6	16.9	19.4	22.4
h maks	2.75	3.25	3.25	4.25
val min	2.25	2.75	2.75	3.75
b maks	6.1	7.1	8.1	8.1
b min	5.9	6.9	7.9	7.9
k min	9.64	12.57	14.57	16.16
k maks	10	13	15	17
s maks	13	16	18	21
s min	12.73	15.73	17.73	20.67
